A kemény megmunkálási precizitás meghaladja a szabványos CNC-t – az alumínium-oxid ridegsége, szinterezési zsugorodása és felületi integritása minden tervezési választást megszab a gyártás megkezdése előtt
Mérnökök meghatározzákalumínium-oxid kerámia megmunkált alkatrészekmás kihívásokkal kell szembenézniük, mint a fém vagy műanyag alkatrészek. A nagy tisztaságú alumínium-oxid (Al2O₃ ≥ 95%) kivételes keménységet, nyomószilárdságot és dielektromos stabilitást kínál, de ugyanezek a tulajdonságok megnehezítik a szinterezés utáni megmunkálást, és kiszámíthatatlanok a szinterezés előtti zöld állapotú feldolgozást. Ez a cikk elmagyarázza, hogyan válasszuk ki a megfelelő timföldminőséget, hogyan kezeljük az égetési és köszörülési szakaszok tűréseit, és hogyan ellenőrizzük a kritikus jellemzőket, például a lyukakat, éleket és tömítőfelületeket. Megtanulja az elsődleges meghibásodási módokat is – élletörés, mikrorepedés és fémezési tapadási veszteség –, így a beszerzési és tervezőcsapatok az általános kerámia adatlapokon túl a megbízható, alkalmazás-specifikus alkatrészek felé haladhatnak.

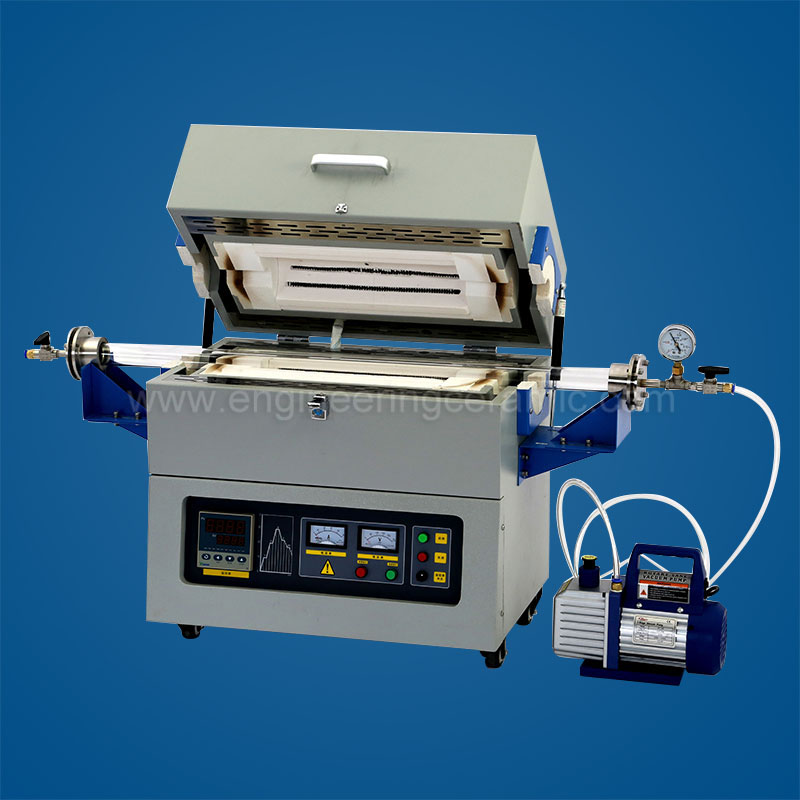

Az alumínium-oxid kerámia alkatrészek nem egyszerűen a fémek magas hőmérsékletű helyettesítői. Alapvetően megváltoztatják a rendszer kopását, korrózióját és elektromos szigetelését. A vákuumátvezetéstől az orvosi folyadékok és az autóipari érzékelőkig terjedő alkalmazásokban a megmunkált alkatrész végső teljesítménye egyaránt függ a nyerspor feldolgozásától, valamint a gyémántcsiszolás, lapolás és polírozás sorrendjétől.
Az égetett méretek és a kész tűrések közötti kapcsolat kritikus. A tipikus szinterezési zsugorodás 96% és 99,8% közötti timföld esetén lineárisan 15% és 20% között van, jelentős tételenkénti eltérésekkel. A szinterezés utáni megmunkálással – gyémánt szerszámozással – ±0,005 mm-t lehet elérni a furatokon és ±0,01 mm-t a síkságon, de minden egyes forgácsolási lépés a felszín alatti károsodást okozhat. A zöld állapotú megmunkálás (égetés előtt) gyorsabb anyagleválasztást és kisebb szerszámkopást tesz lehetővé, de a zsugorodási anizotrópia kiszámíthatatlanul torzíthatja a furatokat és a hornyokat. A tapasztalt beszállítók mindkét útvonalat modellezik, és a jellemzők méretaránya és mennyisége alapján választanak ki.
A félvezető gyártású berendezésekben az alumínium-oxid végeffektoroknak és kamrabéléseknek túl kell élniük a plazma eróziót és a szélsőséges hőciklusokat, miközben be kell tartaniuk a mikron alatti részecskeképződési határokat. A precíziós megmunkálású hornyok és vákuumnyílások nem tudják felfogni a folyamatgázokat. Az orvosi beültethető eszközökben az alumínium-oxid combcsontfejek Ra <0,01 µm felületkezelést és éltörés szabályozást igényelnek a ciklikus terhelés alatti katasztrofális törések elkerülése érdekében. Az autók gyújtórendszereinél a szigetelőhegyek egyenletes kúszási távolságot és áttörési ellenállást igényelnek – minden csiszolási égés vagy maradékfeszültség legalább 30%-kal csökkenti a dielektromos szilárdságot.
A képlékeny anyagokkal ellentétben az alumínium-oxid alkatrészeket a megadott méretek, a felületi integritási mérőszámok és a statisztikai bizonyítási vizsgálat kombinációja határozza meg.
Az alumínium-oxid minőségeket a tisztaság és az átlagos szemcseméret különbözteti meg. A 95–96%-os alumínium-oxid egyensúlyt biztosít a költségek, a szilárdság (≈300–350 MPa hajlítószilárdság) és az elektromos ellenállás (>10¹⁴ Ω·cm) között. A 99,6–99,8%-os alumínium-oxid 400–450 MPa-ra növeli a hajlítószilárdságot, és javítja a kopásállóságot, de költségesebb gyémánt kikészítést igényel. A szemcseméret közvetlenül befolyásolja az élek szívósságát: a finomszemcsés (1-3 µm) anyagok simább felületekre csiszolnak és ellenállnak a mikroforgácsolásnak, míg a durva szemcsés (>5 µm) alumínium-oxid könnyebben megmunkálható, de pontszerű terhelés hatására könnyebben törik.
A kritikus specifikációk a következők:
| Folyamat | Készleteltávolítás | Felületi sérülés veszélye | Tipikus alkalmazás |
|---|---|---|---|
| Zöld állapotú marás | Magas | Alacsony (előégetés) | Lyukak, rések, vékony falak |
| Szinterállapotú gyémántcsiszolás | Közepes | Közepes | OD/ID, sík felületek |
| Lapozás | Nagyon alacsony | Minimális | Tömítőfelületek, mérőfelületek |
| Ultrahangos megmunkálás | Alacsony | Alacsony | Összetett 3D kontúrok, törékeny geometriák |

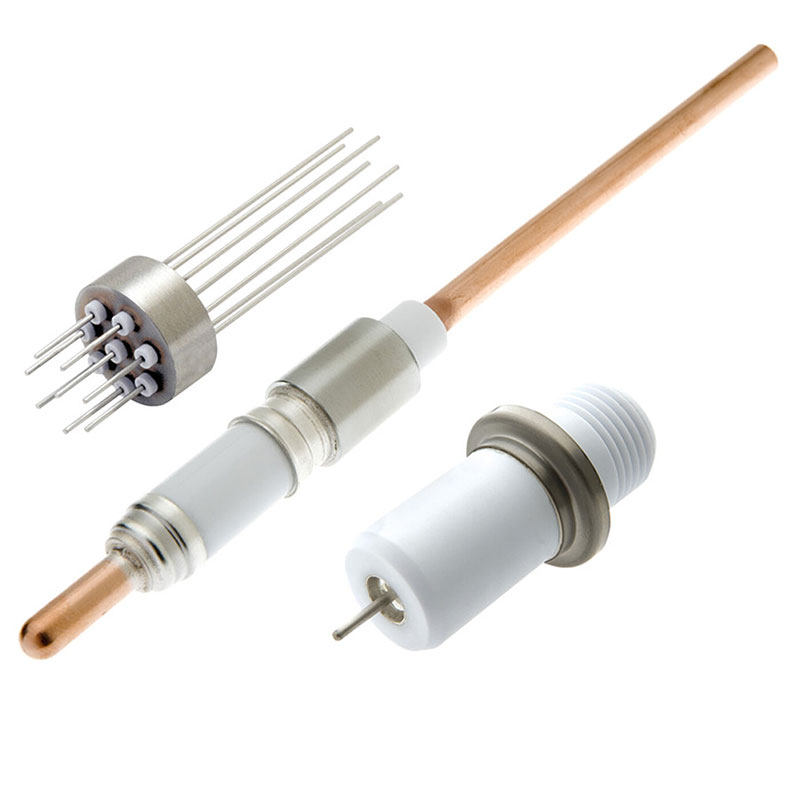

Az alumínium-oxid alkatrészek ritkán működnek egyedül. Gyakran keményforrasztják, szorítják vagy zsugorítják fémházakba. A differenciális hőtágulás (alumínium-oxid ≈6–8 ppm/°C vs. rozsdamentes acél ≈17 ppm/°C) összeszerelési feszültségeket hoz létre, amelyeket interferencia-illesztéssel kell kezelni. Tipikus szabály: a 10 mm átmérőjű timföldcsap acélházban az interferencia nem haladhatja meg a 0,01-0,02 mm-t szobahőmérsékleten, hogy elkerüljük a behelyezés közbeni törést.
Az alumínium-oxid – jellemzően molibdén-mangán vagy aktív keményforrasztó ötvözetek – fémezéséhez a megmunkált felületnek sajátos érdességprofillal kell rendelkeznie (körülbelül 0,4–0,8 µm Ra) a tapadáshoz. Túl sima, és a fémezés hámlik; túl durva, és mikrorepedések keletkeznek a hőciklus során.
A minősített beszállítóknak biztosítaniuk kell:
Az egyedi alumínium-oxiddal megmunkált alkatrészek általában 200–1000 darab MOQ-t igényelnek a gazdaságos gyémántszerszám-amortizációhoz. Átfutási idők: zöld állapotú megmunkálás 2-3 hét plusz szinterezési ciklus (3-5 nap) plusz befejező köszörülés (1-2 hét). A gyorsrendelések meglévő szerszámokkal 10-15 napig is tarthatnak. A magáncímkézés nem jellemző, de a beszállítók egyedi csomagolást (tisztatéri tálcák, tételenként ellenőrzött zacskók) és megfelelőségi tanúsítványt kínálnak minden szállítmányhoz.
| Piaci szint | Ár darabonként (tipikus kis alkatrész) | Tisztaság és megmunkálás | Főbb jellemzők |
|---|---|---|---|
| Gazdaság | 2–2–8 | 95% Al2O3, égetett vagy minimális őrlés | Laza tűrések ±0,1 mm, látható élforgácsok, nincs próbavizsgálat. Alkalmas nem kritikus távtartókhoz. |
| Ipari | 10–10–30 | 96–99% Al₂O3, a kulcsfelületeken köszörült | Tűrések ±0,025 mm, alapéltörés, méretvizsgálat tételmintavétele. |
| Precíziós/kritikus | 40–40–150+ | 99,6%+ Al2O3, lapolva és polírozott | Tűrések ±0,005 mm, 100%-os élellenőrzés, próbatest, tisztatéri csomagolás. |
Végezzen el egy négylépcsős döntési folyamatot:
A költségek és a megbízhatóság kiegyensúlyozása azt jelenti, hogy a nem működő felületeken égetett felületeket fogadunk el, és csak az illesztési átmérőkre, tömítőfelületekre vagy optikai ablakokra fektetjük be a csiszolási költséget.
Mi a különbség a timföld zöld állapotú és szinterezett állapotú megmunkálása között?
A zöld állapotú megmunkálás az égetetlen kerámiát vágja, ami gyorsabb, de 15-20%-os lineáris zsugorodást kell elérnie. A szinterezett állapotú megmunkálás gyémántszerszámokat használ teljesen kiégetett anyagon a nagy pontosság, de magasabb költségek érdekében.
Hogyan válasszam ki a számomra megfelelő timföldtisztaságot?
95-96% általános kopás és elektromos szigetelés esetén. 99,6%+ a magas korrózióállóságért, rendkívüli dielektromos szilárdságért vagy polírozott csapágyfelületekért.
A timföld alkatrészek menetesek?
Nem. A közvetlen befűzés szinte mindig töréshez vezet. Használjon préselt fémbetéteket, forrasztott csapokat vagy újratervezést a ragasztáshoz vagy befogáshoz.
Milyen felületre van szükségem a tömítőfelülethez?
≤0,05 µm Ra statikus fém-kerámia tömítésekhez; ≤0,02 µm Ra dinamikus csúszótömítésekhez; kiégetett (≈1,6 µm Ra) csak nem tömítő felületeknél elfogadható.
Hogyan ellenőrizhetem, hogy a megmunkált timföld alkatrész biztonságosan használható-e?
Kérjen megbízható vizsgálati adatokat (pl. repedési vagy hajlítószilárdság reprezentatív mintákból), élvizsgálatot nagyítással, és festékbehatolási tesztet a magas kockázatú jellemzőkről.
