Több mint 20 éves termelési tapasztalattal rendelkezik az EK műszaki csoportja elkötelezett az alumínium -oxid (Al₂o₃) és a cirkóniumi (ZRO₂) kerámia szinterezési hőmérsékleti és termelési költségeinek csökkentése mellett, miközben jelentősen javítja a tulajdonságokat, mint például az erő, a keménység és a keménység. Az ebben a cikkben bemutatott tíz szintering AIDS elismert megoldások az ipari szakértői kutatások éveiből. Az alapítványra építve az EC © ™ kiterjedt tesztelési és kombinált ügyfélkövetelményeket végzett gyakorlati alkalmazási környezetekkel az egyedi megoldások kidolgozása érdekében. Az 1–5 -es szinterezési segédeszközök az alumínium -oxid kerámiára, a 6–10 a cirkónium -kerámia. Titoktartási okokból csak rövid leírásokat tartalmaznak:
●Összetétel:MGO-SIO₂-alapú kompozit szinterelési segédeszköz (MGO ≈ 1–2% + SIO₂ ≤ 3%)
●Mechanizmus:Alacsony olvadáspontú folyadékfázist (szilikát üvegfázis) képez 1450–1550 ° C-on, elősegíti a részecskék átrendeződését és a sűrűsítést, míg az MGO elnyomja a rendellenes gabona növekedését.
●Teljesítmény -előnyök:
Az osintering hőmérséklete 1500 ° C alá csökken (a tiszta Al₂o₃ ≥1600 ° C -ra van szükség), amely> 99% -os sűrűsítést igényel.
A szemcsés szerkezet fokozza a hajlítószilárdságot 400–600 MPa-ra és javítja a kopásállóságot.
●Alkalmazások:Szerkezeti kerámia alkatrészek (például vágószerszámok, csapágygolyók), kopásálló bélések, elektronikus csomagolószubsztrátok.
●Jellemzők:Egyensúlyba hozza a sűrűség és a magas hőmérsékleti szilárdság, elkerülve a korrózióállóság lebomlását a túlzott üvegfázis miatt.
●Összetétel:Nano-tio₂ (anatáz, részecskeméret <50 nm)
●Mechanizmus:A ti⁴⁺ helyettesíti az al³⁺-t, olyan rácsos üresedéseket hozva létre, amelyek aktiválják az Al³⁺ diffúziós útvonalakat (szilárd fázisú szintering domináns), csökkentve a szinterezési aktivációs energiát.
● Teljesítmény -előnyök:
Az osintering hőmérsékletet 100–200 ° C -ra csökkentették, a tiszta Al₂o₃ sűrűsítését.
Az OSUB-mikron gabona finomítása 15–20% -kal növeli a keménységet (HV), és javítja a termikus ütésállóságot.
● Alkalmazások:Átlátszó alumínium-oxid-kerámia (infravörös ablakok, nagynyomású nátrium-lámpacsövek), magas hőmérsékletű szerkezeti komponensek (oxidáció-rezisztens alkatrészek).
● Jellemzők:Nincs bevezetett üvegfázis, fenntartva a nagy tisztaságú optikai vagy elektromos tulajdonságokat.
● Kompozíció:Y₂o₃ + la₂o₃ kompozit ritkaföldfém additív (teljes kiegészítés 0,5–2%)

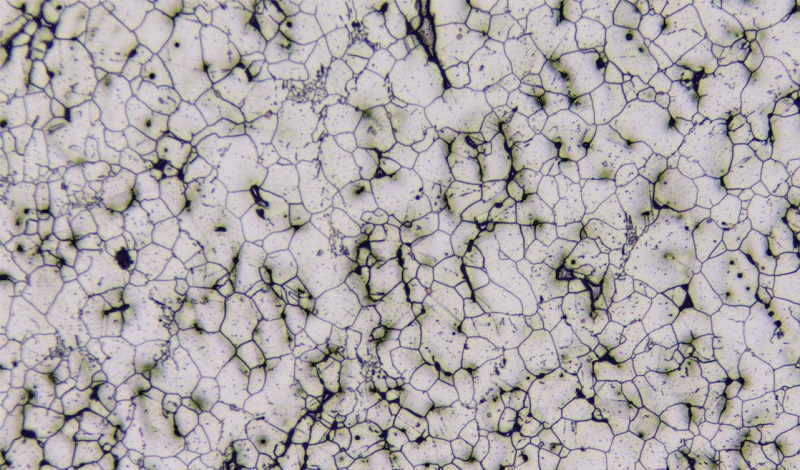

● Mechanizmus:A ritkaföldfémi ionok elkülönülnek a gabona határán, a szennyeződések tisztítását (például Na⁺), gátolják a gabonahatár migrációját, elősegítik az egyenletes sűrűsítést és elnyomják a gabona durvaságot.
● Teljesítmény -előnyök:
Ospresses a rendellenes gabona növekedést (csapáshatás), a magas hőmérsékleti szilárdság-visszatartással> 90% (1000 ° C-on tesztelve).
A törés-szilárdság (KIC) 4–5 MPa · m¹/²-re (egyfázisú Al₂o₃ ≈ 3 MPa · m¹/²).
● Alkalmazások:Magas hőmérsékletű repülőgép-alkatrészek (égési kamra bélések), kopás- és korrózióálló ipari berendezések (szelepek, szivattyú tömítések).
● Jellemzők:Fokozza a gabona határának kohézióját, a magas hőmérséklet-stabilitás kiegyensúlyozását és a mechanikai megbízhatóságot.
● Kompozíció:Részben stabilizált zro₂ (t-zro₂) diszpergálva az Al₂o₃ mátrixban (ZTA kerámia, ZRO₂ tartalom 5–15%)
● Mechanizmus:A T-ZRO₂ részecskék stressz-indukált fázis-transzformáción mennek keresztül, az energiát felszívva és a repedések eloszlatása az edzés céljából; A nano-zro₂ szintén gátolja az Al₂o₃ gabona növekedését.
● Teljesítmény -előnyök:
Az OFRACTURE keménység szignifikánsan 8–12 MPa · m¹/² -re (tiszta al₂o₃ ≈ 3 MPa · m¹/²) nőtt.
oflexurális szilárdság ≥500 MPa, kiváló ütésállósággal.
● Alkalmazások:Nagyteljesítményű szerkezeti alkatrészek (fogászati implantátum-ütközések, ballisztikus páncéllemezek), nagy terhelésű kopásálló alkatrészek (kerámia csapágyak, őrlési közeg).
● Jellemzők:Megszakítja a hagyományos al₂o₃ mechanikai teljesítménykorlátait, kombinálva a keménységet a repedés terjedési ellenállásával.
● Kompozíció:CAO-MGO-SIO₂ rendszer (CMS rendszer, teljes kiegészítés 3–5%)
● Mechanizmus:Többkomponensű alacsony eutektikus folyadékfázist (<1300 ° C) képez, amely gyorsan kitölti a pórusokat nagy sűrítési hatékonysággal.
● Teljesítmény -előnyök:
Az osintering hőmérséklet ~ 1400 ° C-ra csökkent, ideális költségérzékeny alkalmazásokhoz.
Odenzifikáció> 98%, bár a magas hőmérsékleti szilárdság valamivel alacsonyabb, mint a THS-MGSIO, több üvegfázis miatt.
● Alkalmazások:Olcsó kopásálló alkatrészek (mechanikus perselyek, ipari kerámiahengerek), építőanyagok (csempe megerősítésének aggregátumai).
● Jellemzők:A szinterezési hatékonyság és a költséghatékonyság egyensúlya, nagyszabású termeléshez alkalmas.
● Kompozíció:3 mol% y₂o₃-stabilizált zro₂ (3y-tzp)
● Mechanizmus:Az Y³⁺ feloldódik a zro₂ rácsba, stabilizálva a tetragonális metastabil fázist (T-ZRO₂) szobahőmérsékleten, stressz-indukált fázis-transzformációval (T → M) az edzés érdekében.
● Teljesítmény -előnyök:
OFRACTURE keménység 8–10 MPa -ig · m¹/², hajlító erő> 1000 MPa.
Ocontrollable gabonaméret (egységes nanoméretű szerkezet), kiváló biokompatibilitás.
● Alkalmazások:Fogászati restaurációk (minden kerámia koronák, implantátumok ütései), precíziós szerszámok (kerámia pengék), orvosbiológiai implantátumok.
● Jellemzők:Klasszikus nagy szilárdságú, magas sebességű cirkónium-rendszer, klinikailag validálva.
● Kompozíció:MAS üvegsegély (mgo-al₂o₃-sio₂) vagy y-mas változat
● Mechanizmus:Alacsony olvadáspontú üveg folyadékfázist képez 1250–1350 ° C-on, nedvesítve a zro₂ részecskéket az átrendezés és a sűrűsítés elősegítésére.
● Teljesítmény -előnyök:
Az osintering hőmérséklete 1350 ° C alá csökken (a hagyományos 3y-TZP 1500–1600 ° C-ot igényel).
Odenzifikáció> 99%, a felületi felület precíziós optikai alkatrészekhez.
● Alkalmazások:Gyors beillesztési fogászati kerámia blokkok, infravörös optikai ablakok (átlátszó ZRO₂ alkatrészek), olcsó szerkezeti alkatrészek (egészségügyi kerámia szelepmagok).
● Jellemzők:A folyadékfázisú szinterelés felgyorsítja a sűrűsítést, a rövidítési ciklusokat és csökkenti az energiafogyasztást.
●Összetétel:SC₂O₃-stabilizált Zro₂ (SCSZ, SC³⁺ Adding 5–15 mol%)
●Mechanizmus:Az SC³⁺ sugár nagy kompatibilitása a ZR⁴⁺-vel szilárd oldatot tesz lehetővé, stabil köbméter (C-ZRO₂) vagy ultrafinikus T-ZRO₂-t képezve, gátolja a fázis-transzformáció lebomlását.
●Teljesítmény -előnyök:
OHIGH-hőmérséklet-szilárdsági visszatartás> 95% (1200 ° C-on tesztelve), keménység (HV) ≥1200.
OFRACTURE szilárdság 6–8 MPa · m¹/², kiváló termikus sokkrezisztencia (ΔT 800 ° C -os kerékpározás).
●ApplMikációk:Hőgát bevonatok aero-motorok, szilárd oxid üzemanyagcellák (SOFC) elektrolitokhoz, extrém-környezeti tömítésekhez.
●Jellemzők:A magas hőmérsékletű stabilitás és a szerkezeti megbízhatóság, bár költséges (az SC ritka fém).
●Összetétel:CEO₂-stabilizált ZRO₂ (CE-TZP, CE⁴⁺ adagolás 8-12 mol%)
●Mechanizmus:CE⁴⁺/CE³⁺ A valencia váltás megtisztítja az oxigénüregeket, gátolja az oxidatív lebomlást; A tetragonális fázis stabilizálása fokozza a szilárdságot.
●Teljesítmény -előnyök:
Oexcellens oxidációs ellenállás (CE³⁺ csökkenti a rács lebomlását).
Ocontrollálható, magas hőmérsékletű vezetőképesség (fokozott oxigén-ion migráció), törés-szilárdság 5–7 MPa · m¹/².
●Alkalmazások:Autóipari kipufogógáz-tisztító szubsztrátok, magas hőmérsékletű katalitikus reaktorok, elektronikus érzékelő alkatrészek.
●Jellemzők:Funkcionális összetett kiegyensúlyozó mechanikai tulajdonságok és a környezeti tartósság (például oxidáció, elektrokémiai körülmények).
●Összetétel:SIC nanocsövek vagy pofaszakállok (3–10%-os kiegészítés) a zro₂ mátrixmal kompozitálva
●Mechanizmus:A SIC megerősítése híd repedési tippeket, az energiát kihúzva; Egyidejűleg gátolja a zro₂ gabona durvaságot és javítja a hővezető képességet.
●Teljesítmény -előnyök: Obreakhrough törés szilárdsága 12–15 MPa · m¹/² (hagyományos zro₂ ≈ 8 MPa · m¹/²).
Obreakhrough törés szilárdsága 12–15 MPa · m¹/² (hagyományos zro₂ ≈ 8 MPa · m¹/²).
Oszigniálisan fokozta a termikus ütésállóságot (megnövekedett termikus vezetőképesség, csökkentett termikus feszültség).
●Alkalmazások:Szélsőséges hőmérséklet-kerékpáros alkatrészek (Aero-motor égési kamra bélések), nagy hatású kopásálló berendezések (bányászati zúzó kalapács bélés).
●Jellemzők:Többméretű megerősítő mechanizmus, az egyes anyagok teljesítményének szűk keresztmetszeteinek leküzdése.
Nyilatkozat: A cikk/hír/videó az internetről vagy az AI szoftver által készített. Weboldalunk újból kinyomtatja a megosztás célját. Az újbóli nyomtatott cikk/hír/videó szerzői joga az eredeti szerző vagy az eredeti hivatalos fiókhoz tartozik. Ha valamilyen jogsértést érint, kérjük, tájékoztasson minket időben, és ellenőrizzük és töröljük azt.
